性能特點：

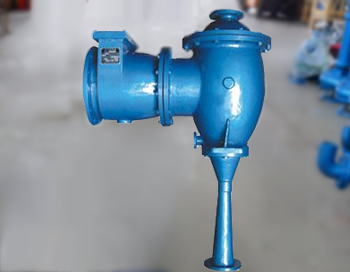

水噴射真空泵，又叫水力噴射器是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。它是利用一定壓力的水流通過對稱均布成一定側斜度的噴咀噴出。聚合在一個焦點上，由于噴射水流速度較高，于是周?chē)纬韶搲菏蛊魇耶a(chǎn)生真空，另外由于二次蒸汽與噴射水流直接接觸，進行熱交換，絕大部分的蒸汽凝結成水，小量未被冷凝的蒸汽與不凝結的氣體亦由于與高速?lài)娚涞乃骰ハ嗄Σ?，混合與擠壓，通過擴壓管被排除，使器室內形成更高的真空。水力噴射器應用極為廣泛，主要用于真空與蒸發系統，進行真空抽水、真空蒸發、真空過濾、真空結晶、干燥、脫臭等工藝，是制糖、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工廣泛需求的設備。
性能結構表：
|
型號規格 |
蒸發量 |
真空度 |
揚程 |
流量 |
配套多級水泵型號 |
|
L/H |
Mpa |
M |
m3/h | ||
|
W-100L |
100 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-200L |
200 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-300L |
300 |
0.097(680-720) |
45 |
18 |
50D8×5 |
|
W-400L |
400 |
0.097(680-720) |
45 |
18 |
50D8×6 |
|
W-500L |
500 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-600L |
600 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-700L |
700 |
0.097(680-720) |
45 |
32 |
80D12×4 |
|
W-800L |
800 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-900L |
900 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-1000L |
1000 |
0.097(680-720) |
50 |
32 |
80D12×5 |
|
W-1200L |
1200 |
0.097(680-650) |
50 |
32 |
80D12×6 |
|
W-1500L |
1500 |
0.097(680-650) |
50 |
108 |
125D25×2(4BA12) |
|
W-1800L |
1800 |
0.097(680-650) |
50 |
108 |
125D25×2 |
|
W-2000L |
2000 |
0.097(680-650) |
50 |
108 |
125D25×3 |
|
W-3000L |
3000 |
0.097(680-650) |
50 |
108 |
125D25×4(150D30×2) |
|
備注:以上各種中型號,安裝高度>4.5M,器體水壓試驗0.6MPa無泄漏. | |||||
