結構特點:

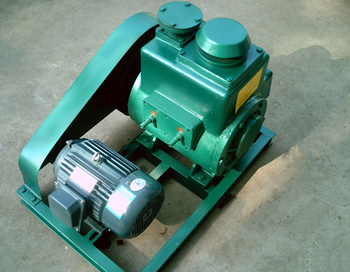

2X型旋片真空泵為雙級結構，它的工作性能由高壓級與低壓級二部分組成，2X型旋片真空泵的吸入口與真空容器或真空設備連接，在運轉時容器內的氣體將大量吸入與排出。當設備獲得真空時，高壓級排氣閥片將封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入與排出，這樣真空設備可獲得一定的真空。該2X型旋片真空泵的技術參數6×10-2pa。根據用戶使用情況，可配備真空增壓泵，將2X型旋片真空泵做為前級泵，由于增壓泵的抽氣力加強，前級泵連續抽除，能使你的設備獲得更高的真空。2X型旋片真空泵適用于冶金、化工、電光源真空、真空鍍膜、食品包裝、醫藥、吸塑、電子、干燥等領域使用。
l、2X型旋片真空泵是抽除氣體的基本設備之一，它可單獨使用，也可與增壓泵、擴散泵、分子泵等超高真空泵連接在一起作為前級泵使用，廣泛用于電子器件制造、真
空干燥、過濾、浸漬、涂膜、焊接、冶煉及實驗室裝備等。
2、2X型旋片真空泵在環境溫度5℃～40℃范圍內，進氣口壓強小于10托的條件下，允許長期運轉，被抽氣體相對溫度大于90％時，應開氣鎮閥。
3、2X型旋片真空泵進氣口連續敝通大氣運轉不得超過3分鐘．
4、2X型旋片真空泵不適用于抽除對金屬有腐蝕的、對泵油起化學反應的、含有顆粒塵埃的氣體，以及含氧過高的、爆炸性的、有毒的氣體。
操作須知
1、查看油位。油位應在油標中心，油位過低，對排氣閥不能密封，影響真空度；油位過高，會(huì )引起起動時噴油。運轉前，先將三角帶脫下，將電機轉向校正后，再起動，以免噴油。運轉時，油位略有升高，屬正?，F象。油量不足時，采用l號真空泵油，從加油孔加入。油需經過濾，以免雜物進入，堵塞油孔。
2、2X型旋片真空泵泵口如裝接電磁閥，應與泵同時動作．
3、2X型旋片真空泵開始起動時，應先點動起動按鈕一、二次，以使泵腔內的油壓至油箱內，然后再正式起動運轉。
4、環境溫度較高時，油溫升高，粘度下降，飽和蒸汽增大，會(huì )引起極限真空下降，應加強通風散熱。
5、檢查2X型旋片真空泵的極限真空，應采用壓縮式水銀真空計。真空計應與泵口直接接通，運轉30分鐘內，將達到極限真空。
6、2X型旋片真空泵泵停泵前應先關閉吸氣口處閥門，與真空系統隔絕，然后停泵。
7、帶有氣鎮閥的2X型旋片真空泵如在抽吸氣體中含有較多的可凝性蒸汽時，要打開氣鎮閥。
性能參數表：
 |
2X-2 |
2X-4A |
2X-8A |
2X-8 |
2X-15A |
2X-15 |
2X-30 |
2X-70 | ||
|
2 |
4 |
8 |
15 |
30 |
70 | |||||
|
極限真空 |
關氣鎮 開氣鎮 |
Pa(Torr) |
6×10-2(≤5×10-4)110 | |||||||
|
6×10-1(5×10-3) |
(≤1×10) | |||||||||
|
電動機功率(KW) |
0.37 |
0.55 |
1.1 |
1.5 |
3 |
5.5 | ||||
|
溫升（℃） |
≤40 | |||||||||
|
進氣口徑 |
18 |
25 |
40 |
40 |
65 |
80 | ||||
|
轉速(r/min) |
450 |
590 |
420 | |||||||
|
用油量(L) |
0.7 |
1.0 |
2.0 |
2.8 |
3.0 |
4.2 | ||||
|
噪聲dB(A) |
68 |
≤68 |
≤70 |
≤75 |
≤78(～70) |
≤80(～75) | ||||
|
外形尺寸 |
56×31×39 |
56×34×37 |
79×43×54 |
79×53×54 |
78×50×56 |
91×65×70 | ||||
|
適用電磁閥型號 |
DDC-JQ25 |
DDC-JQ40 |
DDC-JQ65 |
DDC-JQ80 | ||||||
|
重量 |
58 |
55 |
80 |
110 |
232 |
330 | ||||
|
冷卻方式 |
自然冷卻 |
水冷 |
自然冷 |
水冷 | ||||||
|
冷卻水量(L/min) |
- |
＞0.5 |
- |
＞0.8 |
＞1 |
＞2 | ||||
