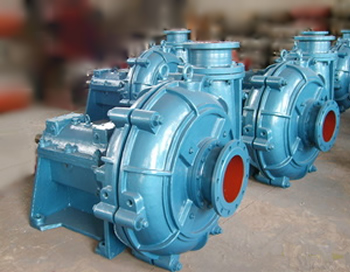

一、 產品概述：
N型離心式泥漿泵是以我國《JB/T5295-91離心式渣漿泵》標準為基礎，設計制造的產品。
N型泵的水力設計充分考慮了固液兩相流動的特點，過流部件采用合金抗磨鑄鐵。該型泵具有效率高、過流部件壽命長、汽蝕余量低、運行平穩等特點。
N型泵為臥式、單級、單吸、懸臂式離心泵。適用于輸送含懸浮固體顆粒的液體（如精礦、尾礦、灰渣、煤泥、水泥、泥土、砂等），被輸送漿液大濃度按重量計為50~70%，允許通過少量大固體顆粒，但其粒徑不應大于過流斷面小尺寸的80%。
泵的出口可由垂直向上變換成水平方向。高揚程泵可兩級串聯使用。自傳動端看泵的旋向為順時針（100NG40Ⅲ、100NG47Ⅲ、100NG53Ⅲ、100NGⅢ型現為逆時針旋向）。
為滿足電廠灰渣及選礦尾砂遠距離輸送需要，吸取了灰渣泵的長處，結合我廠多年生產灰渣泵的經驗，還開發有多級串聯灰渣泵，可五級串聯運行，也可單級運行，末級壓力高可達4.2Mpa。
二、 過流部件材質選用表：
|
材料 名稱 |
鎳硬 1號 |
鎳硬 1號 |
鎳硬 1號 |
高碳15-2 |
低碳15-2 |
鉻26 |
鉻28 |
|
代號 |
N-A |
N-B |
N-C |
15-2A |
15-2B |
Cr26 |
Cr28 |
|
硬度 HRC |
≥55 |
≥53 |
≥55 |
≥58 |
≥58 |
≥55 |
≥56 |
表列合金抗磨白口鑄鐵中：N-A、N-B對粗顆粒有較好抗磨蝕性；N-C抗磨性與N-A類似，但對大顆粒、高應力抗沖擊磨蝕能力較強；Cr26、Cr28抗磨性與N-A類似，但具有較好的抗酸性腐蝕能力（介質PH值可至4）；15-2B屬抗磨材料Cr15Mo3的改進品種，抗磨性?xún)?yōu)，價格相應較高。
在用戶未提出所要求材料時，我們提供低合金錳球鐵或52號合金抗磨鑄鐵的過流部件。
三、 性能參數表
|
型 號 |
流量 Q （m3/h) |
揚程 H (m) |
效率 η (%) |
汽蝕余量 r (m) |
轉速 n (r/min) |
配套電機功率 (Kw) |
|
80NG40 |
47 |
43 |
30 |
4.9 |
1470 |
30 |
|
76 |
40 |
42 | ||||
|
105 |
38 |
46 | ||||
|
80NG80 |
54 |
83 |
30 |
5.1 |
1470 |
75,90 |
|
95 |
80 |
39 | ||||
|
120 |
78 |
44 | ||||
|
100ND (100NDⅠ) |
90 |
21.5 |
45 |
3 |
1100 |
18.5,22 |
|
130 |
20 |
57 | ||||
|
170 |
18 |
60 | ||||
|
130 |
38 |
50 |
5 |
1470 |
45,55 | |
|
170 |
36 |
58 | ||||
|
230 |
33 |
63 | ||||
|
100ND27 |
105 |
28 |
52 |
5 |
1470 |
30,37 |
|
150 |
27 |
58 | ||||
|
195 |
25 |
63 | ||||
|
100ND36 |
180 |
37 |
57 |
5 |
1470 |
45 |
|
220 |
36 |
62 | ||||
|
230 |
35 |
63 | ||||
|
100NG40Ⅲ (100NG40) |
105 |
42 |
40 |
5.1 |
1470 |
45,55 |
|
148 |
40 |
54 | ||||
|
210 |
38 |
59 | ||||
|
100NG46Ⅰ |
100 |
48.5 |
42 |
5.1 |
1470 |
45,55,75 |
|
140 |
46 |
54 | ||||
|
190 |
45 |
58 | ||||
|
100NG47 Ⅲ |
160 |
50 |
52 |
5.1 |
1470 |
75,90 |
|
230 |
46 |
60 | ||||
|
260 |
47 |
61 | ||||
|
100NG53Ⅲ (100NG53) |
160 |
53 |
54 |
5.1 |
1470 |
75,90 |
|
200 |
51 |
58 | ||||
|
260 |
49.5 |
62 | ||||
|
100NGⅢ (100NG) |
160 |
62 |
54 |
5.1 |
1470 |
75,90 |
|
200 |
59 |
58 | ||||
|
260 |
56 |
62 | ||||
|
100NG60Ⅰ 100NG60Ⅱ |
140 |
62 |
50 |
5.1 |
1470 |
90 |
|
180 |
60 |
56 | ||||
|
220 |
58 |
59 | ||||
|
100NG75 |
170 |
77 |
50 |
5.1 |
1470 |
90,110 |
|
200 |
75 |
55 | ||||
|
240 |
71 |
58 | ||||
|
100NG90 |
160 |
93 |
46 |
5.1 |
1470 |
155,160 |
|
220 |
90 |
53 | ||||
|
260 |
87 |
56 |
